Calculateur de vérin hydraulique simple et double effet

Données du Verin

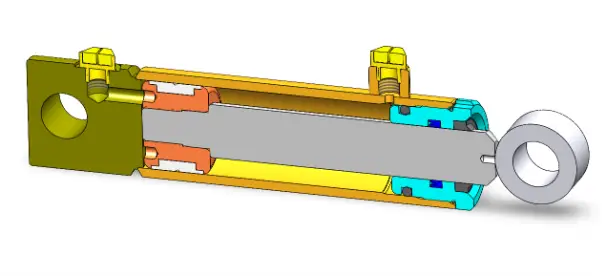

Verin double effet
Verin simple effet

Ø Alesage (en mm) :

Ø Tige (en mm) :

Course (en mm) :

EAF (en mm) :

Pression d'utilisation (en bar) :

Informations

Les valeurs obtenues sont fournies uniquement à titre informatif et devront obligatoirement être validées par le service technique de la société Euromat - Henrion Hydraulique. Nous ne saurions être tenus responsables en cas de mauvaise utilisation.

Les valeurs à gauche sont à renseigner (Voir catalogue pour les standards)
Pour des Ø hors standard nous consulter pour la faisabilité

EAF = ENTRAXE FERMÉ (Distance entre les 2 fixations du verin quand la tige est rentrée)Voir catalogue pour déterminer l'EAF

Le coefficient de sécurité est suivi d'un icone :

Non conforme (Inferieur à 2,5)
Non conseillé, acceptable avec accord client (Compris entre 2,5 et 3)
Valide (Supérieur ou égal à 3)

Informations du calcul

Pression de calcul :

Pression d'épreuve :

Force en poussant du verin à :

Force en tirant du verin à :

CAS 1 : VERIFICATION DE LA RESISTANCE AU FLAMBAGE

Longueur de flambage :

Diamètre de tige (Pleine) :

Force poussant maximale théorique :

Force poussant calcul :

Coefficient de sécurité :

Conformité :

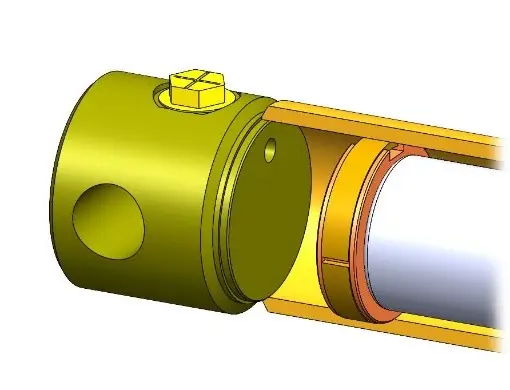

CAS 2 : VERIFICATION DE LA RESISTANCE AU FLAMBAGE
